Определение оптимальных параметров пневматического высевающего аппарата овощной сеялки точного высева
Основными геометрическими и кинематическими параметрами пневматических высевающих аппаратов, определяющими качество высева, являются диаметр и число присасывающих отверстий, диаметр и окружная скорость барабана (диска), расположение зоны присасывания и удаления лишних семян, способ экранирования вакуума (снятия семян с высевающего устройства) и разрежение.
Условием для выбора диаметра присасывающих отверстий будет отсутствие возможности попадания семян в вакуумную камеру и заклинивания их в отверстиях. Исходя из этого, диаметр отверстий обычно рассчитывается по соотношению
где b — минимальная ширина высеваемых семян.
Число присасывающих отверстий зависит от шага размещения их на барабане (диске), диаметра я окружной скорости барабана, шага посева и скорости движения сеялки.
При однорядном расположении присасывающих отверстий минимальный шаг их на барабане для односемянного высева определяется из условий наиболее надежного удаления лишних семян и их максимальной длины
где t1 — минимальный шаг присасывающих отверстий на барабане (диске) односемянного высева; а — максимальная длина высеваемых семян.
В высевающих аппаратах барабанного типа гнездовой посев осуществляется либо гладкими барабанами, либо ячеистыми. На гладких — присасывающие отверстия располагаются группами по образующей барабана. Расстояние между отверстиями в группе определяется исходя из конструктивной ширины барабана и числа семян, высеваемых в одно гнездо. Окружной шаг отверстий в этом случае рассчитывается так же, как и для односемянного высева по формуле (5.81).
На ячеистых барабанах присасывающие отверстия выполняются в ячейках по два на каждую и располагаются по образующей барабана, проходящей через центр ячейки. Окружной шаг отверстий при этом равен шагу ячеек и может быть определен из соотношения
где tя — окружной шаг ячеек (присасывающих отверстий); dя — диаметр ячеек.
Величина шага t1 и соответственно tя с диаметром барабана связаны зависимостями

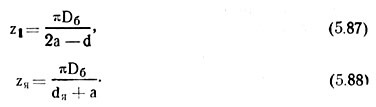

где D6 — диаметр барабана; z1 — число присасывающих отверстий; tя — число ячеек (число пар присасывающих отверстий). Отсюда
или, подставив значения t1 и tn согласно (5.81) и (5.82), получим
Размеры (диаметр и глубина) ячеек барабана определяются количеством семян, высеваемых в одно гнездо. Согласно агротехническим требованиям на гнездовой посев овощных культур, в гнездо должно быть высеяно 5±2 шт. семян. В соответствии с этим объем ячейки может быть вычислен из выражения
где Vn — объем ячейки, мм3; q1 — масса одного семени, г; qc — натура семян (масса 1 литра семян в г).
Проведенные нами исследования показали, что ячейки сферической формы по сравнению с цилиндрическими и коническими значительно лучше заполняются семенами в процессе присасывания и более равномерно разгружаются от них при экранировании вакуума путем перекрытия присасывающих отверстий эластичным роликом. Указанные преимущества сферической ячейки в большей мере проявляются при ее глубине, определяемой соотношением
где hя — глубина ячейки; rя — радиус сферической поверхности ячейки.

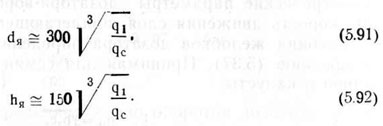

В соответствии с (5.89) и (5.90) диаметр и глубина ячейки могут быть рассчитаны по формулам
Тогда выражение (5.88) для определения числа ячеек на барабане с учетом (5.91) примет вид
Диаметр барабана (диска) выбирается из условий наиболее надежного присасывания семян, а также исходя из конструктивных параметров, обеспечивающих возможность оптимального расположения устройств для удаления лишних семян, дозатора-ворошителя и минимальную высоту падения семян в борозду, т. е. максимальное приближение высевающего барабана к поверхности раскрытой сошником борозды. По данным наших исследований, указанным требованиям в наибольшей степени отвечает аппарат с высевающим барабаном, диаметр которого примерно равен 0,2 м.

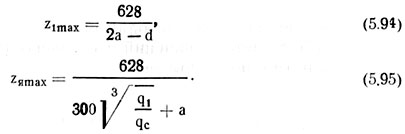

Подставляя значение D0 = 0,2 м в выражения (5.87) и (5.93), найдем максимально возможное число присасывающих отверстий и ячеек соответственно на барабанах для односемянного и гнездового высева.
По данным ряда авторов, допустимая окружная скорость барабана (диска) не должна превышать 0,3 м/с [97]. В наших опытах величина допустимой скорости барабана при односемянном и гнездовом (групповом) высеве семян овощных культур (томаты, перец, баклажаны, огурцы, капуста, кабачки и др.) была получена в пределах 0,25—0,3 м/с. При этой скорости и диаметре барабана 0,2 м число семян, высеваемых по одному, и количество гнезд с заданным числом семян в гнезде 5±2 шт. составили соответственно 75—92% и 70—96%, что вполне укладывается в агротехнические требования, предъявляемые к овощным сеялкам пунктирного и гнездового посевов.
Прежде чем определить разрежение в барабане, необходимое для надежного присасывания и транспортирования семян, найдем геометрические параметры дозатора-ворошителя и создаваемую им скорость движения слоя, прилегающего к барабану.
Глубина желобков дозатора определится из условий .согласно выражению (5.37). Принимая для семян томатов, перцев, баклажанов и капусты
и используя данные табл. 3.3, имеем
Согласно (5.39), ширина желобка вместе с толщиной ребра равна
Принимая zд= 18 по формуле (5.40), найдем диаметр дозатора
Весовую подачу семян за один оборот дозатора определим по формуле (5.46) и данным табл. 3,6 для семян названных выше культур с наибольшей натурой:

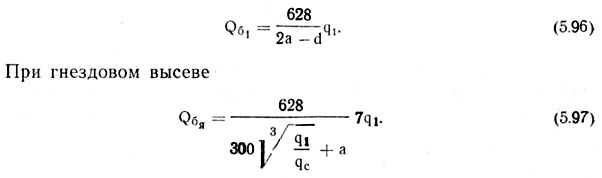

Весовой высев семян за один оборот барабана найдем по фор-муле (5.47) с учетом значений z согласно (5.94) и (5.95). При односемянном высеве
Согласно данным табл. 3.1, принимаем а = 5 мм (перец), b = 1,7 мм (томаты). Из выражения (5.80) находим диаметр присасывающих отверстий d=l,4 мм. Подставив эти значения в выражения (5.96) и (5.97), получим
По формуле (5.48) определяем число оборотов дозатора, которое он должен сделать за один оборот барабана
В данном случае обороты дозатора были определены из условия равенства подаваемых им семян и высеваемых барабаном. Подставляя в (5.42) значения допустимой окружной скорости барабана и других входящих в него величин, найдем обороты дозатора, при которых слой семян, прилегающий к барабану, будет иметь скорость, близкую к скорости барабана
Сравнивая обороты дозатора, вычисленные по формулам (5.99) и (5.100), можно заметить, что для обеспечения равенства скоростей слоя семян и барабана необходимо, чтобы у дозатора обороты были примерно в 12 раз больше, чем у барабана, и в 18 раз превышали те, которые он должен иметь при сбалансированной подаче семян. С технической стороны выполнение этих условий вызывает определенные трудности и требует применения специальных герметически закрытых многоступенчатых редукторов, что значительно усложняет конструкцию приводов высевающих аппаратов и снижает надежность сеялки в целом. В связи с этим в высевающих аппаратах сеялки СОПГ-4,8 была использована одноступенчатая цилиндрическая передача с максимально возможной редукцией, равной примерно 2,5, т. е.
Снижение числа оборотов дозатора по сравнению с расчетными согласно (5.42), ввиду увеличения разницы в скоростях слоя семян и барабана, требует некоторого повышения разрежения в вакуумной камере аппарата, но зато значительно упрощает конструкцию привода, что создает возможность уменьшения ширины барабана и более низкого расположения его относительно поверхности борозды.

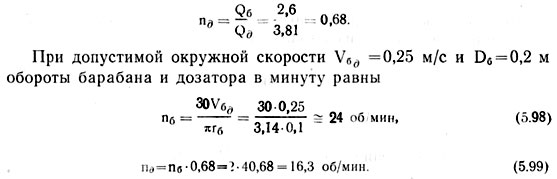

Согласно передаточному отношению (5.101) и выражению (5.98), обороты дозатора равны

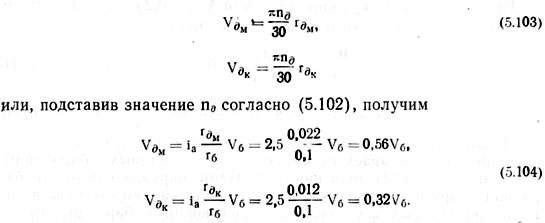

Тогда окружная скорость дозатора при высеве мелких и крупных семян определится из выражений
При высеве крупных семян (кабачки и др.) с=15 мм. Поэтому в целях упрощения конструкции высевающего аппарата диаметр дозатора для крупных семян принят равным 24 мм.
Подставляя (5.104) в формулу (5.33), найдем скорость прилегающего к барабану слоя семян
Таким образом, из приведенных расчетных данных видно, что применение дозатора-ворошителя, как устройства для создания попутного высевному барабану (диску) движения семян со скоростью, равной скорости присасывающих отверстий, приводит к значительному усложнению конструкции механизма привода, а следовательно, и всего высевающего аппарата в целом. Вместе с тем следует отметить, что даже при тех скоростях движения семян (5.105), которые обеспечивает дозатор в простейшем варианте привода (одноступенчатая цилиндрическая передача с i = 2,5), роль его в общей равномерности высева, создаваемой аппаратом, остается весомой. Так, при высеве семян томатов, перцев, бакла¬жанов н других культур, включая кабачки, барабанным аппаратом с дозатором пропуски не превышают 1%, тогда как при высе¬ве этих же семян аппаратом без дозатора они достигают 10—25%. В данном случае положительное влияние дозатора-ворошителя проявляется благодаря равномерной подаче им семян к барабану и значительному ограничению воздействия слоя семян на процесс присасывания и выноса их из бункера.
Поэтому при проектировании новых моделей пневматических высевающих устройств дозаторы-ворошители должны быть обязательной принадлежностью конструкции аппаратов.
Разрежение, необходимое для падежного присасывания семян в высевающем аппарате с дозатором-ворошителем, определяется по формуле (5.24) или (5.28) при подстановке в них скорости слоя семян согласно (5.105) значений а = 0, Vr,o=0,25 м/с, Dc = = 0,2 м, соответствующих показателей высеваемых семян и параметров присасывающих отверстий.
Зная величину разрежения в барабане (в вакуумной камере), скорость воздуха, проходящего через присасывающие отверстия, может быть найден по общеизвестнтом формуле.
где Vотв — скорость воздуха в присасывающем отверстии; η — коэффициент сопротивления; γ — удельный вес воздуха.
Коэффициент сопротивления для присасывающих отверстий диаметром 1—2 мм при толщине стенки барабана 0,3—0,5 мм находится в пределах 0,8—0,9 [96].
Отсюда расход воздуха через полностью открытое присасывающее отверстие определится по формуле

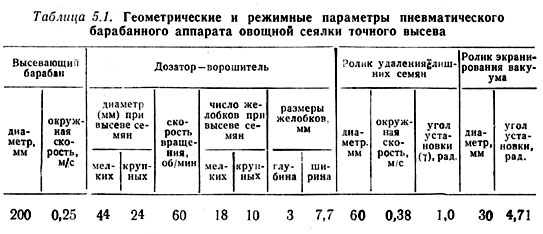

Таблица 5.1. Геометрические и режимные параметры пневматического барабанного аппарата овощной сеялки точного высева.

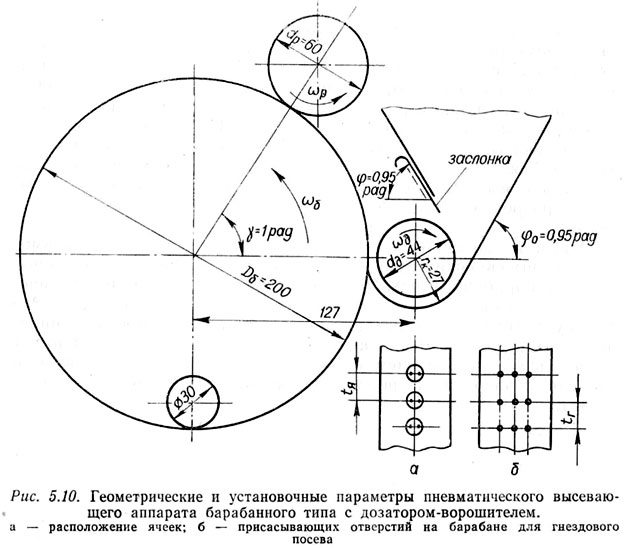

Рис. 5.10. Геометрические и установочные параметры пневматического высевающего аппарата барабанного типа с дозатором-ворошителем.
Тогда общий расход воздуха всей высевающей системы сеялки равен
где п — число высевающих аппаратов сеялки; z — количество присасывающих отверстий на одном барабане (диске) аппарата.
Зная общий расход воздуха, по общепринятой методике можно рассчитать необходимую производительность, потребляемую мощность и другие параметры вентилятора (эксгаустера) сеялки.
Геометрические и технологические параметры пневматического высевающего аппарата барабанного типа, рассчитанные по формулам данной главы, приведены в табл. 5.1 и 5.2 и на рис. 5.10.
Из данных табл. 5.2 видно, что пневматический высевающий аппарат барабанного типа с геометрическими и режимными параметрами, приведенными в табл. 5.1, обеспечивает качественный высев семян томатов, перцев, баклажанов, капусты и кабачков на скоростях посева до 3,33 м/с. Высев семян огурцов без снижения качества посева, вследствие малых расстояний между семенами в рядке (шага посева), возможен только на скоростях движения сеялки: при пунктирном размещении — не более 0,77 м/с, при гнездовом — 1,94 м/с.
Величина разрежения при прочих равных условиях и заданных параметрах высева в основном зависит от массы высеваемых семян, диаметра присасывающих отверстий и скорости движения сеялки (окружной скорости барабана). С увеличением значений этих параметров разрежение, необходимое для надежного присасывания семян, возрастает. При этом наибольшее влияние оказывает скорость движения сеялки. Так, увеличение скорости сеялки с 1,39 до 3,33 м/с по всем семенам, высеваемым как пунктирным, так и гнездовым способами, приводит к повышению разрежения в 2—2,5 раза, особенно при высеве мелких семян.
Одним из возможных путей снижения разрежения в пневматических высевающих аппаратах является уменьшение окружной скорости барабана (диска), что может быть достигнуто увеличением шага посева, т. е. расстояний между семенами в рядке. Это потребует, естественно, разработки новых и уточнения традиционных схем посева. Однако затраты, связанные с этим, окупятся значительным повышением скоростных возможностей сеялок и снижением энергии, потребляемой источниками разрежения (вакуума).
