Сеялка СЛТ-3,6 для посева луговых трав на сенокосах и пастбищах

Сеялка СЛТ-3, предназначена для рядового и разбросного посева (рис. 34) крупных и мелких семян многолетних бобовых и злаковых трав и их смесей с покровной культурой и без нее на сенокосах и пастбищах с одновременным внесением гранулированного суперфосфата.

Сеялка обеспечивает посев в зависимости от зоны и местоположения участков по следующим схемам.

Рядовой и широкорядный беспокровные посевы луговых трав на семена в чистом виде в междурядья покровной культуры или без нее.

Рядовой посев травосмесей из сыпучих и несыпучих семян или тех и других вместе в междурядья покровной культуры или без нее.

Раздельно-рядовой и узкорядный (междурядья 75 мм) посевы травосмесей. В этом случае крупные семена трав (сыпучие и несыпучие) можно высевать с покровной культурой, а мелкие семена из отдельного ящика в образованные междурядья.

Раздельно-рядовой посев травосмесей. В этом случае семена высеваются через семяпроводы и рассевные воронки, установленные на ширину междурядий, на поверхность почвы и заделываются загортачами.

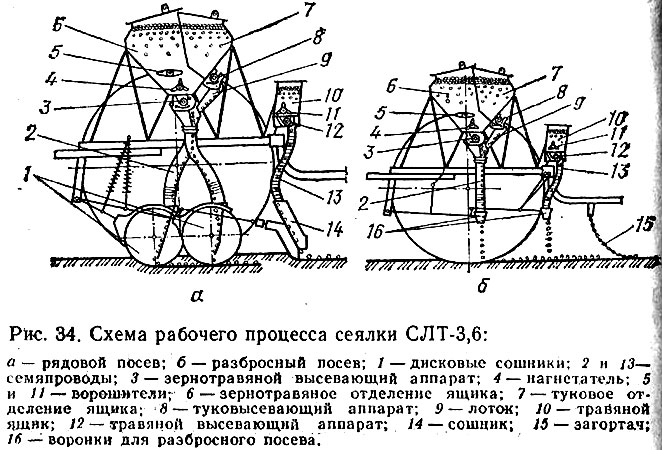

Рис. 34. Схема рабочего процесса сеялки СЛТ-3,6.

Раздельно-рядовой полупокровный (для засуш­ливых областей) посев. Покровную культуру вместе с семенами одних компонентов смеси высевают в расширенные вдвое междурядья; в эти же междурядья высевают по две строчки других компонентов траво­смесей.

Разбросной беспокровный посев травосмесей на участках, состояние поверхности которых не допус­кает применения дисковых и наральниковых сошни­ков.

Посев выполняют в подготовленную почву. Почва может иметь повышенную (до 85 %) влажность, дре­весные включения диаметром до 30 мм и длиной до 100 мм или каменистость с наличием 10...15 камней размером до 100 мм на 1 м². До 15 % поверхности почвы, обработанной под посев, может быть покрыто кустами дернины размером до 50 мм. До и после по­сева почву прикатывают катками.

Одновременно с посевом семян трав в почву вно­сят гранулированный суперфосфат. В этом случае поле перед посевом должно быть прокультивировано на глубину заделки семян, не иметь свальных и раз­вальных борозд, открытых комьев (свыше 50 мм) и крупных пожнивных остатков (стеблей подсолнеч­ника, кукурузы и других культур размером более 150 мм). Для нормальной работы сеялки необходимо, чтобы влажность почвы не превышала 20 %.

Сеялка СЛТ-3,6 прицепная, гидрофицированная. Ее агрегатируют с трактором МТЗ-80. В многосеялочные агрегаты включают гидрофицированные сцепки и тракторы ДТ-75МВ, Т-150, Т-4А и др. В широкозах­ватных многосеялочных агрегатах ширина колеи трак­тора должна быть в пределах 1400... 1б00 мм.

Устройство. К основным сборочным единицам се­ялки относятся: рама, прицепное устройство, зернотуковый и травяные ящики, высевающие аппараты, ре­дуктор, опорно-приводные колеса, механизм передач, сошники и подножка.

Рама., Прямоугольная, замкнутого типа рама опирается на два опорно-приводных колеса. В косын­ках рамы смонтированы круглый вал подъема сошни­ков и квадратные валы подъема, соединенные винтами. Эти винты предназначены для регулировки транс портного просвета сошников.

К квадратным валам подъема присоединены вилки со штангами и пружинами. Нижние концы штангсоединены с поводками сошников. Поводки сошников прикреплены к брусу рамы при помощи вкладышей,

Прицепное устройство. В устройство входят средняя сница с шаровым шарниром и боковые сницы, закрепленные на раме сеялки при помощи скоб. На средней снице установлен регулятор заглуб­ления сошников.

3 е р н о т у к о в ы й ящик. Ящик состоит из двух частей, жестко соединенных между собой. В ящике два отделения: переднее для семян и заднее для удобрений.

Катушечные высевающие аппараты. Аппараты с групповой разгрузкой и групповой регу­лировкой норм высева закреплены на дне ящика. Они оснащены регулируемыми клапанами, позволяющими высевать как мелкие, так и крупные семена. Для вы­сева мелких семян с малыми нормами розетки аппа­рата выполнены из двух частей и снабжены специаль­ными выступами.

Катушечно - штифтовые высевающие аппараты. Аппараты с групповой разгрузкой пред­назначены для внесения гранулированных минераль­ных удобрений.

В средней части ящика между двумя боковинами расположены зубчатые колеса. Эти колеса передают вращение на валы высевающих аппаратов, ворошите­лей и нагнетателей. При высеве сыпучих семян для предотвращения их дробления валы ворошителей и нагнетателей отключают.

Травяные ящики. Ящики размещены назаднем брусе рамы. К боковине левого ящика прикрепле­ны зубчатые колеса, вращающие валы высевающих аппаратов и ворошителей.

Редуктор. Входной вал редуктора, установлен­ного на раме сеялки, получает вращение посредством цепной передачи от вала контрпривода.

Опорно-приводные колеса с пневма­тическими шинами. Ступица колеса смонтиро­вана на оси в роликовых подшипниках. Ось колеса вставлена в кронштейн рамы и фланцем прикреплена к торцевой косынке. Для устранения смещения ко­леса на оси затягивают гайку до отказа.

Правое колесо отличается от левого расположени­ем рисунка протектора. Колеса устанавливают так, чтобы стрелка не совпадала с направлением вращения колеса.

Механизм передач. Для сообщения враще­ния от опорно-приводных колес к валам высевающих аппаратов, ворошителей и нагнетателей предназначен механизм передач.

От звездочки, прикрепленной к ступице опорноприводного колеса, вращение передается на звездоч­ку вала контрпривода. Вал контрпривода через раз­общитель передает вращение на две звездочки, одна из которых передает вращение на редуктор и валы семя- и туковысевающих аппаратов. Механизм обес­печивает пять передаточных отношений на вал семявысевающих аппаратов и шесть — на вал туковысева­ющих аппаратов (табл.2 и 1).

Требуемое передаточное отношение на валы семя- высевающих аппаратов обеспечивают взаимной пере­становкой зубчатых колес Д, Е, Ж, 3, а на валы туко­высевающих аппаратов — перестановкой колес Л, Б, В, Г (см. рис. 5, а).

Для получения заданной нормы высева семян трав по таблице 18 аналогично зерновым аппаратам под­бирают необходимое передаточное отношение. Пере­даточное отношение подбирают так, чтобы заданная норма высева семян трав была получена при его минимальном значении, но при максимальной длине ка тушки.

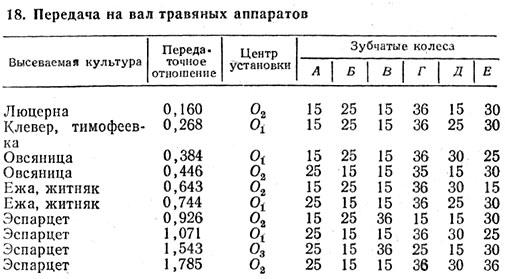

Таблица 18. Передача на вал травяных аппаратов.

Двухдисковый сошник. Сошник состоит из чугунного корпуса с ввинченными и сваренными между собой стальными осями и двух дисков с приклепанными чугунными ступицами, в которые запрессованы подшипники. Подшипники удерживаются от осевогосмещения пружинными кольцами.

Ступица с запрессованной манжетой и втулкой удерживает смазочный материал в полости подшип­никового узла и предохраняет подшипники от проник­новения в него пыли. Для предотвращения попадания почвы в полость манжеты на оси закреплен отража­тель.

Диски прикреплены к осям при помощи шайб, пру­жинных шайб и гаек. Для устранения самопроизволь­ного отвинчивания гайки стопорят. С наружной сто­роны подшипниковые узлы от проникновения в них пыли защищены колпачками с резиновыми кольцами. Между дисками сошника установлены чистики, при­крепленные к его корпусу.

Н а р а л ь н и к о в ы е сошники. Сошники при­креплены поводками к корпусам заднего ряда. Шар­нирное крепление поводков позволяет сошникам легко подниматься и опускаться в вертикальной плоскости. Для фиксации сошников в транспортном положении предусмотрены скобы поводков.

К корпусам наральниковых сошников присоедине­ны резиновые гофрированные семяпроводы.

Подножка. К заднему брусу рамы при помощи кронштейнов прикреплены подножка и поручень. К этим кронштейнам присоединены удлинители с при­крепленными к ним загортачами.

Рабочий процесс. Семенами зерновых, зернобобо­вых культур или несыпучими семенами трав заполня­ют отделение 6 (см. рис. 34) ящика, удобрениями — туковое отделение 7, сыпучими или среднесыпучими семенами трав — ящик 10. Семена и удобрения по­ступают в приемную часть высевающих аппаратов 3, 8, 12 и далее на рабочую часть катушек. При движе­нии сеялки катушки высевающих аппаратов, враща­ясь, своими ребрами захватывают семена, туки и сбрасывают их в семяпроводы 2 и 13.

При высеве несыпучих и среднесыпучих трав семена подаются в приемную камеру высевающих аппаратов 3 нагнетателями 4. Ворошители 5 разрушают своды, образующиеся в зернотравяном отделении 6 при высеве несыпучих семян трав.

Ворошители и нагнетатели включают в работу только при высеве несыпучих семян (костер, райграс, лисохвост и др.). При посеве зерновых, зернобобовых и близких им культур во избежание дробления семян, поломок высевающих аппаратов и механизмов пере­дач нагнетатели 4 и ворошители 5 отключают.

По семяпроводам 2 семена и удобрения поступа­ют в двухдисковые сошники 1, семена трав из ящика 10 по семяпроводам 13 в наральниковые сошники 14,затем на дно борозд. Семена и удобрения заделыва­ются почвой, осыпающейся со стенок борозд. Нараль­никовые сошники способствуют дополнительной за­делке семян, поступающих в двухдисковые сошники.

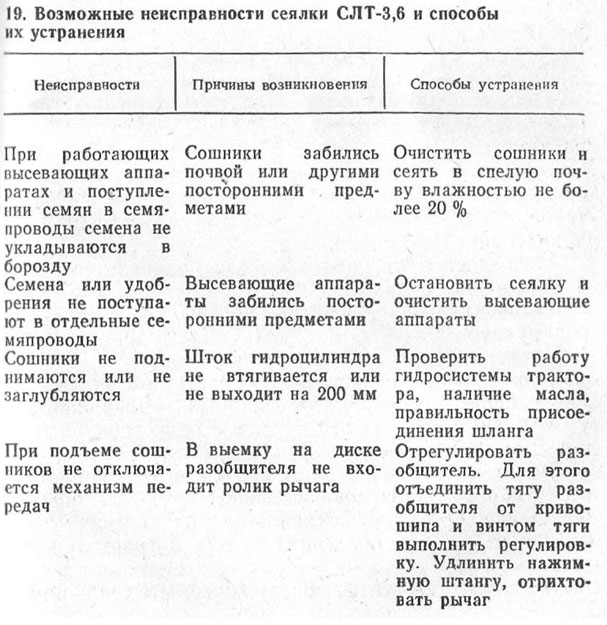

Таблица 19. Возможные неисправности сеялки СЛТ-3,6 и способы их устранения.

При разбросном посеве семена и удобрения из зернотукового ящика, а также семена из травяных ящиков 10 через семяпроводы поступают в специальными воронки 16 и рассеиваются по поверхности почвы. Загортачи заделывают семена и удобрения в почву.

Подготовка к работе. Сеялку СЛТ-3,6 подготавливают так же, как и сеялку СЗ-3,6 (см. § 2).

Возможные неисправности. В ходе работы сеялки могут возникнуть неисправности вследствие нарушения регулировок, выполнения технологического процесса и др. Наиболее характерные из них приведены в таблице 19.

Техническое обслуживание. Сеялку СЛТ-3,6 обслуживают аналогично сеялке СЗ-3,6.
