Рисовая навесная сеялка СРН-3,6

Сеялка предназначена для посева семян риса, а также других культур, близких к ним по размерам, нормам высева и глубине заделки семян. Сеялку агрегатируют с тракторами МТЗ-80 и М.ТЗ-82.

Устройство. Сеялка СРН-3,6 состоит из рамы, семеннoro ящика, опорно-приводных колес, механизма передач, двухдисковых или полозовидных сошников, подножной доски, загортачей, регулировочных валов, семяпроводов, подставки и инструментального ящика.

Р а м а. Сеялка опирается на два опорно-приводныx колеса с пневматическими шинами. К брусу рамы прикреплены поводки с двухдисковыми сошника­ми или поводки с полозовидными сошниками и под­ставки, исключающие опрокидывание сеялки.

Регулировочные валы. Валы нажима штанг сошников установлены в косынках рамы так, что их стороны с пятью кулаками (считая от двухсторонних кулаков) расположены к середине сеялки. В проушины двухсторонних кулаков валов вставлена кулиса, которую при установке на сеялке двухдисковых сош­ников закрепляют в ушках бруса, расположенных ближе к середине сеялки. При установке на сеялке полозовидных сошников валы смещают вправо или влево и кулису прикрепляют к крайним ушкам бруса.

Опорно-приводные колеса. Колеса с пне­вматическими шинами смонтированы в шариковых подшипниках. Во избежание проникновения в них пыли на ступицы колес установлены крышки с про­кладками.

Высевающий аппарат. Аппарат состоит из корпуса 4 (рис. 32), катушки 2, надетой на вал 7 и вставленной в корпус 4, рычага 11. К аппарату при­соединен кронштейн 13. Высевающие аппараты соеди­нены с сошниками семяпроводами 12.

Механизм передач. При помощи левого и правого кронштейнов механизм передач прикреплен к стойке рамы. В него входят звездочки контрприво­да, цепи из 38 и 44 звеньев, левый и правый щитки, звездочка вала 1 (рис. 33) высевающих аппаратов, натяжная звездочка цепи высевающих аппаратов, на­тяжная звездочка 2=10 цепи приводного колеса.

Механизм передач обеспечивает шесть передаточ­ных отношений на вал зерновых аппаратов (табл. 16). Требуемое передаточное отношение обеспечива­ют при перестановке звездочек Л, Б, В, Г и Д.

Подножная доска. У сеялок с дисковыми сошниками подножная доска прикреплена к средним и задним отверстиям рамы, а у сеялок с полозовидными сошниками — к среднемy и переднему отверстиям рамы. К ушкам подножной доски присоединяют цепной загортач. Подножная доска оснащена металлическим поруч­нем.

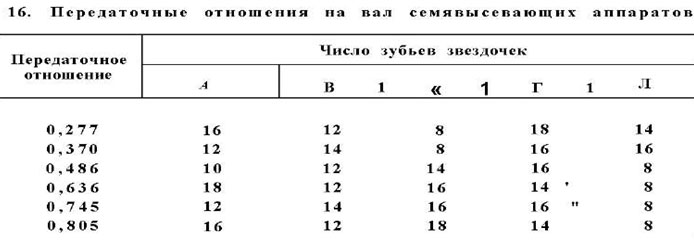

Таблица 16. Передаточные отношения на вал семявысевающих аппаратов.

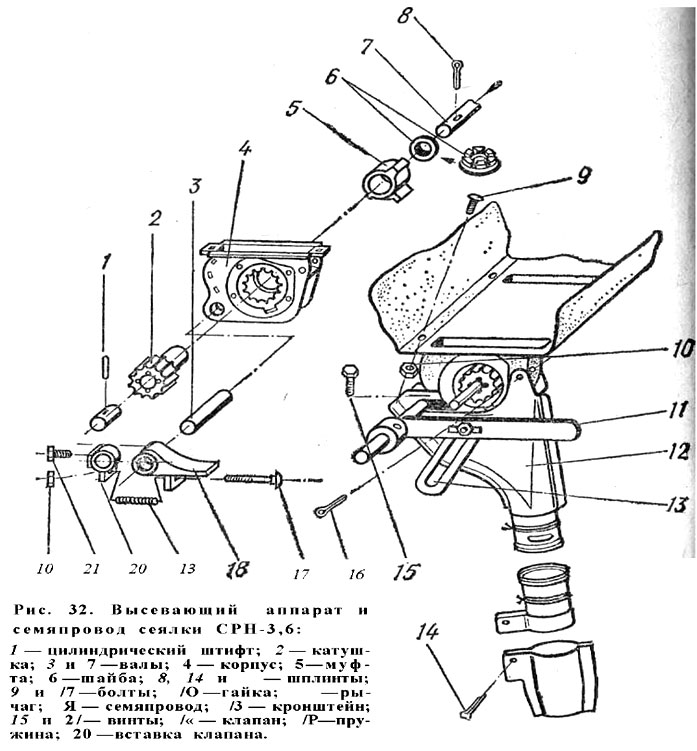

Рис. 32. Высевающий аппарат и семяпровод сеялки СРН-3,6.

Металлический инструментальный ящик. Ящик закреплен на раме с левой стороны.

Двухдисковые сотники. Сошники с надписью на корпусе «Передний» прикреплены к передним поводкам, а с надписью «Задний» — к задним поводкам. Поводки при помощи болтов, пружинных шайб и гаек закреплены на сошниковом брусе.

Полозовидные сошники. Эти сошники присоединяют к передним (коротким) поводкам, а длинные поводки задних сошников снимают.

Семенной ящик. Внутри металлического ящика установлены перегородки с круглыми отверстиями, а сверху, в центре ящика, расположена планка (связь). Все это придает жесткость конструкции ящика. Семенной ящик смонтирован на кронштейнах рамы.

Приспособление СЗГ-06.000 к сеялкам СРЫ-3,6 и СЗ-3,6. Приспособление предназначено для узкорядного посева риса на заданную глубину на легких почвах в рисосеющих районах страны. Одновременно с семенами в засеваемые рядки можно вносить гранулированный суперфосфат. Приспособление включает в себя лыжи с приваренными к ним двумя опорами, уголками и шарниром.

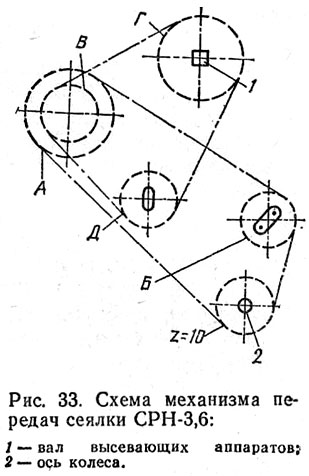

Рис. 33. Схема механизма передач сеялки СРН-3,6.

Сошники приспособления устанавливают на перед­них поводках сеялки, а загортачи — на кронштейнах подножной доски. Загортачи состоят из кронштейна с удлинителями и самого цепного загортача.

Сеялки, оснащенные приспособлением, могут ра­ботать со скоростью до 12 км/ч.

Приспособление СУК-02.000 к сеялкам СРН-3,6 и СЗ-3,6. Приспособление используют для ря­дового посева семян риса во всех рисосеющих райо­нах страны на тяжелых почвах. Одновременно с семе­нами в засеваемые рядки можно вносить гранулиро­ванный суперфосфат.

В приспособление входят двухдисковый сошник, съемные реборды, устанавливаемые на левый и пра­вый диски, и чистик. Приспособление монтируют на передних и задних поводках сеялок. Сеялки, обору­дованные приспособлением, могут работать со ско­ростью до 12 км/ч.

Рабочий процесс. Засыпанные в семенной ящик семена самотеком поступают в приемные камеры вы­севающих аппаратов.

Во время работы сеялки катушки 2 (см. рис. 32) высевающих аппаратов, вращаясь, захватывают се­мена и сбрасывают их в воронки семяпроводов. По семяпроводам семена направляются в сошники и, ска­тываясь по направителям или делителям, поступают на дно борозд, образованных сошниками в почве.

Загортачи, следующие за сошниками, заделывают семена и выравнивают рельеф почвы.

Подготовка к работе.. Перед выездом В поле про­веряют техническое состояние сеялки и проводят тех­ническое обслуживание.

Проверяют затяжку гаек, разводку шплинтов. Сма­зывают все вращающиеся и трущиеся части сеялки. Зубья звездочек и цепи механизма передач не сма­зывают.

Проверяют правильность расстановки сошников на раме и надежность их крепления.

Добиваются, чтобы давление в шинах колес было 0,16...0,2 МПа, прогиб нерабочей ветви цепи под дей­ствием усилия 100 Н не превышал 12 мм, звездочки располагались в одной плоскости. Взаимное смеще­ние венцов звездочек, работающих в одном контуре, не должно превышать 2 мм.

При проверке двухдисковых сошников следят за тем, чтобы чистики не препятствовали их вращению.

Лыжи полозовидных сошников выставляют в оди­наковое положение в продольном направлении регу­лировкой в овальных отверстиях, в шарнирах и опо­рах.

Установка нормы высева семян. Нор­му высева семян сеялки СРН-3,6 устанавливают ана­логично сеялке СЗ-3,6 (см. § 2),

Возможные неисправности. В ходе работы сеялки могут возникнуть неисправности вследствие наруше­ния регулировок, выполнения технологического про­цесса и др. Наиболее характерные из них приведены I) таблице 17.

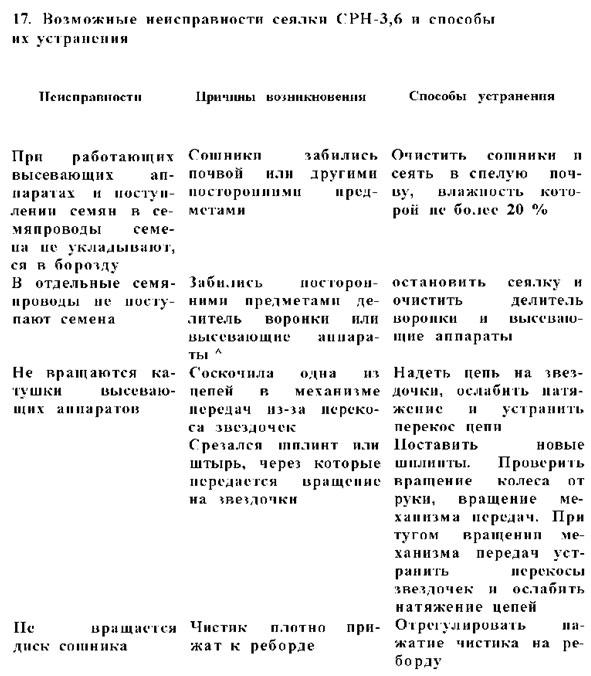

Таблица 17. Возможные неисправности сеялки СРН-3,6 и способы их устранения.
