Кукурузные сеялки

Универсальная пневматическая сеялка СУПН-8 и ее модификация СУПН-6 предназначены для пунк­тирного посева сухих (нормальной влажности) кали­брованных и некалиброванных семян кукурузы, под­солнечника и других пропашных культур с одновре­менным раздельным от семян внесением минеральных удобрений. Высев семян повышенной влажности при­водит к сводообразованию и, следовательно, к изреженным посевам.

Сеялка СУПН-8 отличается от сеялки СУПН-6 чис­лом посевных секций, туковысевающих аппаратов, длиной рамы и др. Сеялку СУПН-8 агрегатируют с тракторами МТЗ-80Л и МТЗ-82Л, а сеялку СУПН-6 —с трактором ЮМЗ-6КЛ.

Устройство. Сеялка СУПН-8 состоит из рамы, пред­ставляющей собой пространственную ферму, на ко­торой установлены четыре правых и четыре левых сек­ции 12 (рис. 19), включающие в себя подвеску, сошники и высевающие аппараты; вентилятора 7 центро­бежного типа с гидравлическим приводом; тарельчато-скребковых туковысевающих аппаратов 9; опорно- приводных колес 2 с механизмом передач; подножек 11 и маркеров 4.

Сеялка оснащена прибором контроля уровня се­мян в бункерах. Основными сборочными единицами сеялки СУПН-8 и ее модификации СУПН-6 являются посевные секции 12, аналогичные по устройству.

Посевные секции. На сеялке СУПН-8 уста­новлено восемь, а на сеялке СУПН-6 шесть секций. В каждую секцию входят механизм передач движения высевающему диску, высевающий аппарат 16 (рис.­20), сошник с механизмом регулировки хода в виде кулисы 9, бункер 12 для семян, прикатывающее коле­со 13, шлейф 14, загортачи 15, параллелограммная подвеска для соединения секции с кронштейном 3.

Комбинированный полозовидный сошник состоит из полоза 17 с туковой и семенной пятками, туковой во­ронки 18 и тяг 19. При помощи болтового соединения на сошнике монтируют высевающий аппарат 16.

Механизм регулировки глубины хода сошников включает в себя кулису, пружинный шплинт, шарнир- но установленные тяги с ограничительной скобой и на­жимную штангу с пружиной.

Глубину заделки семян в почву регулируют измене­нием положения полоза сошника по отношению к при­катывающему колесу, переставляя быстросъемный шплинт в отверстиях кулисы. Минимальную глубину хода сошников (глубину заделки семян) обеспечивают, переставляя пружинный шплинт в нижнее отверстие кулисы, а максимальную — в ее верхнее отверстие. Пе­рестановка шплинта на каждое последующее отверстие В кулисе соответствует изменению заглубления сошника на 10 мм.

При работе на легких почвах давление на сошник снижают, а на тяжелых — повышают, перемещая сто­порные кольца по подпружиненной штанге, верхний конец которой подвижно закреплен па брусе рамы се­ялки, а нижний — шарнирно на поводках секций.

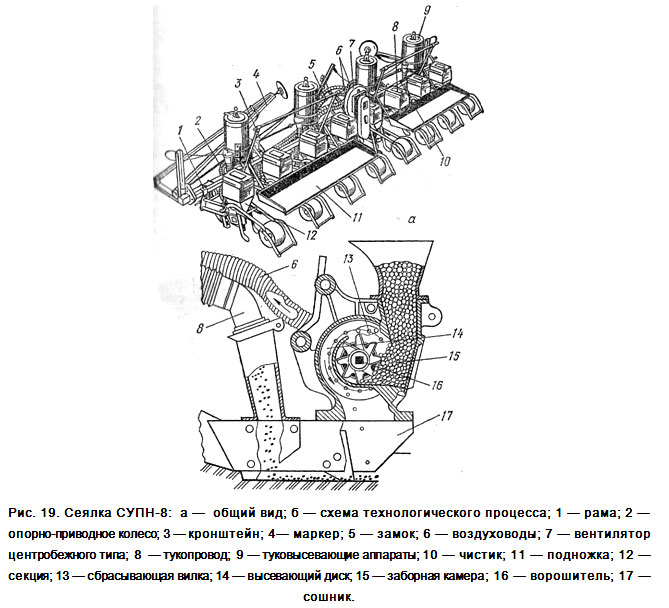

Риc. 19. Сеялка СУПН-8.

Подвеска секции выполнена параллелограммной. Она образована кронштейном 5, поводками 4, 6 и 20, корпусом аппарата 16.

Высевающий аппарат пневматического типа состо­ит из литого корпуса 18 (рис. 21) с заборной камерой и крышкой 10, высевающего диска 13, ворошителя 14 и прокладки 11. Крышка 10 имеет камеру разреже­ния. Между крышкой 10 и камерой разрежения располагается диск 13 с ворошителем 14 и про­кладкой 11. Высевающий диск закреплен на конце ва­ла 15, который вращается в капроновых втулках 16. На противоположном конце этого вала установлена и закреплена гайкой звездочка 3. Вал 15 получает вращение через цепную передачу от вала 6 контрпривода, смонтированного на подшипниках скольжения и кронштейне 7. Кронштейн размещен в верхней части корпуса высевающего аппарата. Цепная передача 1 вала 6 на вал 15 вращения высевающего диска 13 закрыта крышкой 4. На конце вала 6 предусмотрен шплинт, предназначенный для фиксации звездочки 9.

Диск 13 состоит из основания и тонкой металлической накладки, жесткосоединенных между собой. В основании и накладке диска по окружности выполнены отверстия диаметром 120 мм. Размеры отверстий в на­кладке меньше, чем в основании диска. Разность в размере отверстий сделана для того, чтобы исключить их забивание. В аппарате диск расположен отверстиями меньшего диаметра в сторону заборной семенной камеры и прижимается ворошителем 14 к камере раз­режения крышки 10.

Камера разрежения представляет собой полость подковообразной формы. Камера с помощью воздуховода 6 (рис. 19,б) соединена с раструбом вентилято­ра. Крышка закреплена на корпусе шпильками.

Лишние семена, присосавшиеся к отверстиям высевающего диска, удаляются вилкой 8 (см. рис. 21), рас­положенной в верхней части камеры. Расстояние между штырями вилки и отверстиями диска должно быть таким, чтобы между ними могло пройти только одно семя, присосавшееся к отверстию диска, а остальные - при помощи штырей вилки сбрасывались бы в заборную камеру.

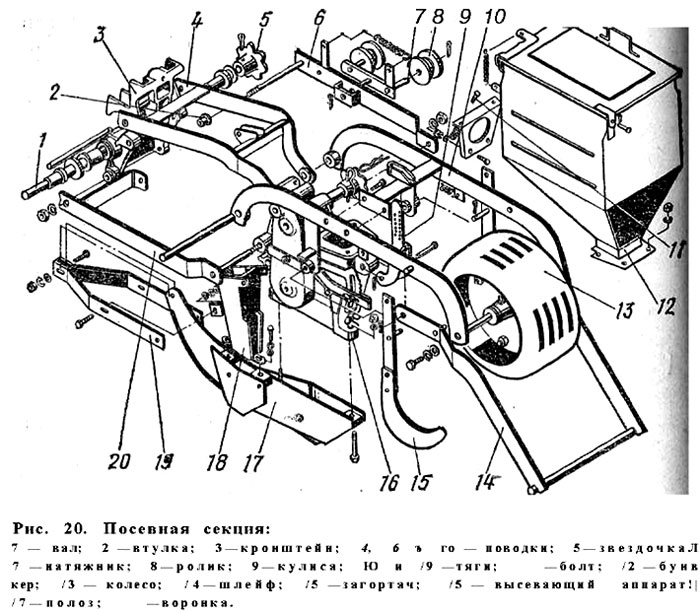

Рис. 20. Посевная техника.

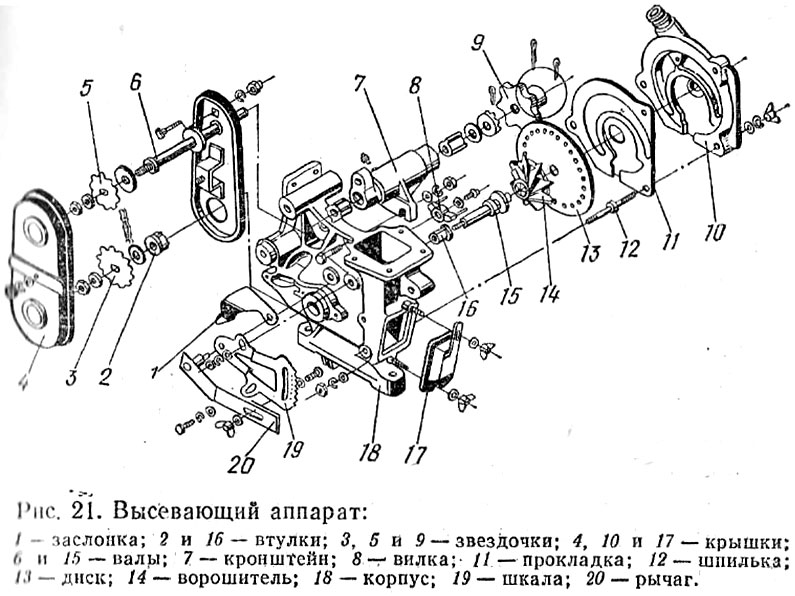

Рис. 21. Высевающий аппарат.

Необходимое положение штырей вилки относительно отверстий высевающего диска устанавливают при помощи рычага 20 и шкалы 19. Смещение рычага относительно шкалы на одно деление соответствует 1 мм

Аппарат очищают от семян через окно, находящегося в нижней части корпуса и прикрываемое крышкой 17. Для проверки присасывания семян к отверстиямвысевающего диска при работающем вентиляторе в корпусе аппарата предусмотрено окно, закрываемое заслонкой 1.

Вентилятор. Для создания разрежения в каме­рах крышек высевающих аппаратов предназначен вентилятор центробежного типа с механизмом привода и системой воздуховодов. Он смонтирован вместе с приводом на кронштейне 7 (рис. 22). Рабочее колесо вентилятора расположено внутри корпуса 6 и состоит из двух дисков, установленных на одной оси с при­клепанными между ними прямыми лотками. Ротор 3 закреплен на фланце вала 1. Вал 1 вращается в двух радиально-упорных шариковых подшипниках 4 в корпусе 6.

На другом конце вала 1 смонтирован шкив 8 клиноременной передачи. Кожух вентилятора оснащен ра­струбом со штуцерами, которые соединены воздухово­дами с крышками высевающих аппаратов.

Вентилятор приводится в действие гидравлическим шестеренным мотором 12 с помощью клиноременной передачи и муфты 11. Муфта стабилизирует скорость вращения ротора 3, обеспечивая постоянное разрежение в пневмосистеме сеялки, а также снижает нагрузки, чем повышает надежность и долговечность си­стемы.

Ремни натягивают с помощью хомута 5 и овальных пазов, расположенных в кронштейне 7. При регули­ровке натяжения ремней клиноременной передачи ос­лабляют болты крепления корпуса вентилятора к кронштейну. Затем специальным устройством натя­гивают ремни и закрепляют корпус вентилятора.

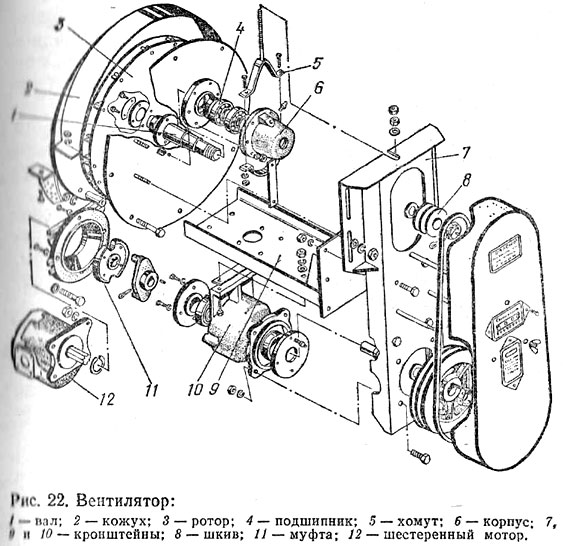

Рис. 22. Вентилятор.

При установившемся режиме работы частота вра­щения вентилятора 1500 мин^-1.

Гидромотор. Сеялки СУПН-8 и СУПН-6 осна­щены гидроприводом с постоянной циркуляцией масла в магистралях. Гидросистему сеялки подключают к бо­ковым выводам гидросистемы трактора. Для этого на сеялке и тракторе устанавливают специальные масло­проводы.

Гидромотор приводится в действие от гидросисте­мы трактора.

При агрегатировании сеялок СУПН-8 и СУПН-6 г трактором, оборудованным гидроувеличителем сцеп­ной массы, пользоваться им нельзя. При включении гндроувеличителя снилсается частота вращения гидро­мотора и уменьшается разрежение.

Загортачи. Две подпружиненные стойки с крыльями образуют загортачи, предназначенные для принудительного закрытия борозд почвой.

Шлейф. Засыпанный рядок заделывают разрых­ленной почвой и выравнивают поверхность засеянно­го рядка при помощи шлейфа. Он состоит из рамки жесткой конструкции, шарнирно присоединенной к тя­гам посевной секции.

Подножка. Сеялка СУПН-8 оснащена двумя подножками, а сеялка СУПН-6 — одной. Подножки прикреплены кронштейнами к вспомогательному бру­су рамы.

С правой стороны сеялки в кронштейнах на вспо­могательном брусе рамы установлен чистик. Его ис­пользуют при очистке сошников от налипшей почвы

Маркеры. У сеялок СУПН-8 и СУПН-6 марке­ры такие же, как у сеялок ССТ-12Б и ССТ-8А.

Колеса. На сеялке СУПН-8 каждые два опорно- приводных колеса приводят в действие четыре семя- и два туковысевающих аппарата. На сеялке СУПН-6 одно опорно-приводное колесо приводит в действие три семя- и два туковысевающих аппарата, а другое— три семя- и один туковысевающий аппарат.

Опорно-приводное колесо с механизмом передач смонтировано на кронштейне, который прикреплен к раме сеялки при помощи скоб. Колесо оснащено пневматической шиной.

Ступица колеса свободно вращается на оси в ша­риковых подшипниках и с обеих сторон закрыта ман­жетами от пыли. К ступице колеса болтами прикреп­лена ведущая звездочка. Эта звездочка при помощи приводной цепи передает крутящий момент на звез­дочку, установленную на входном валу механизма пе­редач.

Механизм передач. Две литые боковины 8 (рис. 23) и 13, присоединенные одна к другой стяжка­ми 4, образуют механизм передач. В боковинах на шариковых подшипниках 1 установлены два шестигранных вала — входной 12 и выходной 3. На валу 12 закреплен блок 9 из трех звездочек, передающий вра­щательное движение посредством цепи на блок 10 из пяти звездочек, расположенный на валу 5. Эти бло­ки можно свободно передвигать вдоль валов.

Кронштейн 7 с роликом 6 смонтирован на квадрат­ном валу и в крайнем положении фиксируется руко­яткой 2. Рукояткой ослабляют цепь при ее переста­новке па другие звездочки блоков.

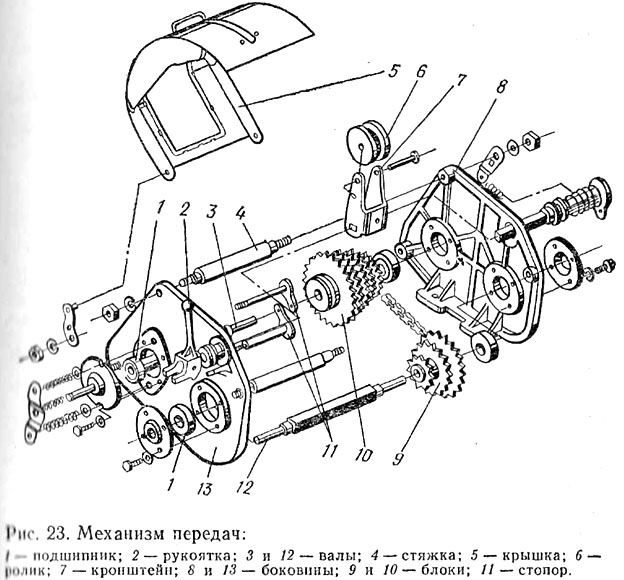

Рис. 23. Механизм передач.

С выходного вала механизма передач вращение передается на валы контрприводов высевающих аппаратов (для трех аппаратов сеялки СУПН-6 и четыpex — сеялки СУПН-8), соединенных между собой шарнирами. Звездочкой, расположенной на входном валу механизма передач, вращение передается на вал (соединенные шарнирно два вала) туковысевающего аппарата.

Т у к о в ы с е в а ю щ и й аппарат, У сеялок СУПН-8 и СУПН-6 туковысевающий аппарат такой же, как у сеялок ССТ-12Б и ССТ-8А.

Прибор контроля и уровня семян. Прибор состоит из пульта 1 управления (рис. 24), блока 2 усилителей, датчиков 5 уровня, датчиков 6 высева, жгутов 3 и 4 кабелей. Прибор устанавливают на сеялку перед началом посевных работ согласно инструкции заводского руководства.

Действие прибора заключается в следующем. При прекращении подачи семян в высевающий аппарат из-за забивания сошника или по другой причине включается звуковой сигнал, а на табло пульта прибора загорается номер сошника, в котором прекратился высев семян.

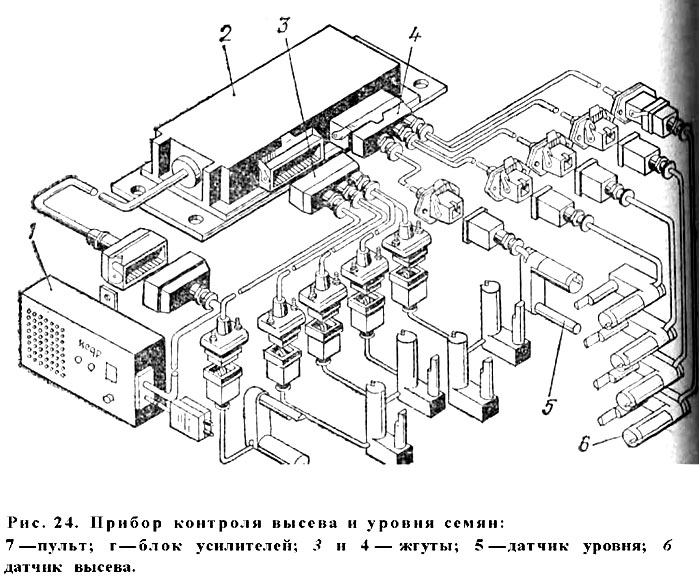

Рис. 24. Прибор контроля высева и уровня семян.

Рабочий процесс. Рабочие органы приводятся в движение от опорно-приводных колес с помощью механизмов передач. Вакуум в подковообразной по­лости крышки высевающего аппарата создает венти­лятор.

Основным рабочим органом высевающего аппара­та является перфорированный диск М (см. рис. 19), который вращается вокруг горизонтальной оси. В про­цессе вращения диска его отверстия попеременно по­падают в зону разрежения и в зону атмосферного давления. В том случае, когда отверстия попадают в зону разрежения, семена, поступающие из заборной камеры 15, под воздействием вакуума присасываются, к отверстиям диска. Поступлению семян к высевающему диску способствует ворошитель 16. Семена переносятся диском в нижнюю часть аппарата, где раз­режение отсутствует. Здесь, в зоне атмосферного давления, семя отходит от отверстия и падает на уплотненное дно борозды, образованное сошником 17.

Вилка расположенная в верхней части заборной камеры, способствует присасыванию к отверстию только одного зерна. Штыри вилки сбрасывают с диска лишние присосавшиеся семена в заборную камеру.

Минеральные удобрения из туковысевающих аппаратов проходят воронки тукопроводов 8 и поступа­ют на дно борозды, образованное туковыми пятами подшпников 17. Удобрения укладываются на некотором расстоянии от семян. Семена и удобрения заделыва­ются в почву загортачами. Прикатывающие колеса, идущие за загортачами, уплотняют почву над рядка­ми, а шлейфы выравнивают поверхность засеянного поля и покрывают зону рядков мульчирующим слоем почвы.

Подготовка к работе. Перед выездом в поле про­меряют качество сборки и техническое состояние си­стем, регулируют сеялку.

Установка нормы высева семян. Каж­дая сеялка имеет четыре комплекта высевающих дис­ков. Диски отличаются один от другого числом отвер­стий и их диаметром (табл. 7).

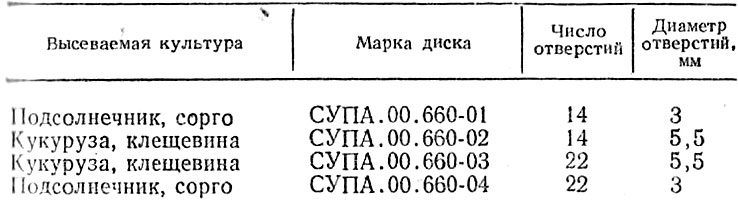

7. Технические параметры высевающих дисков.

Механизм передач обеспечивает 45 передаточных отношений от опорно-приводного колеса сеялки на вал диска семявысевающего аппарата.

Высев заданного количества семян любой культуры на 1 м рядка достигается подбором высевающего диска и передаточного отношения. В таблице 8 даны основные нормы высева семян кукурузы в соответствии с агротехническими требованиями к сеялкам с, учетом скорости движения агрегата. Превышение скорости, рекомендованной в таблице, приводит к ухудшению качества высева. Пользуясь параметрами, приведенными в таблице, и учитывая, что каждое отверстие диска забирает только одно зерно, устанавливают механизм передач на нужную норму высева.

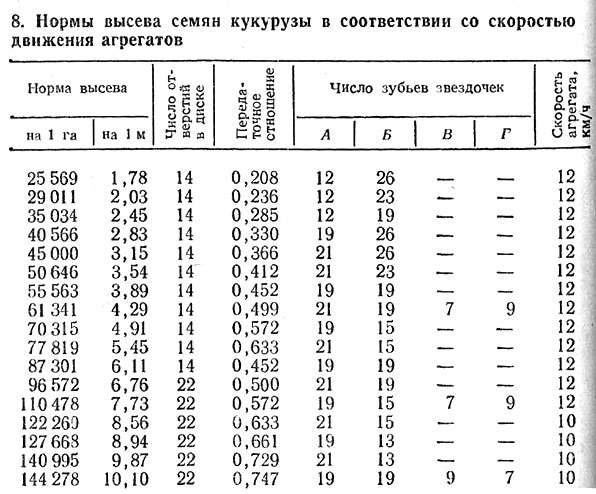

8. Нормы высева семян кукурузы в соответствии со скоростью движения агрегатов.

Для изменения передаточного отношения ослаб­ляют цепь механизма, поворачивая против хода часо­вой стрелки рукоятку 2 (см. рис. 23) до совмещения ее паза с выступом на корпусе механизма передач. Блоки 9 я 10 передвигают в необходимое положение и устанавливают цепи на соответствующие звездочки. Затем переводят рукоятку натяжного устройства в ис­ходное положение.

Для замены высевающих дисков отвертывают гай­ки-барашки на крышке 10 (см. рис. 21) высевающего аппарата, снимают крышку, прокладку 11 и диск 13, Устанавливают диск выбранного комплекта на вал 15 высевающего аппарата отверстиями меньшего ди­аметра в накладке к ворошителю, монтируют крыш­ку с прокладкой и завинчивают гайки-барашки.

При  разборке и сборке высевающих аппаратов, замене высевающих дисков положение вилки контролируют и регулируют шаблоном, прилагаемым к се­ялке. И этом случае ослабляют гайку и болт крепле­нии шкалы. На вал высевающего аппарата при снятом высевающем диске устанавливают шаблон так, чтобы  штыри вилки вошли в пазы. Нулевое деление шкалы совмещают с отметкой рычага. Затем шаблон снимают, монтируют высевающий диск, прокладку и крышку, завертывают гайки.

Установка дозы внесения удобрений. Этот материал рассмотрен в § 3.

Установка вылета м а р к е р о в. Вылет мар­керов —это расстояние от диска маркера до центра полозка крайнего сошника. При посеве поочередно правым и левым колесами трактор направляют по бороздке, образованной диском маркера. Для установки необходимого вылета маркера ослабляют скобы, скрепляющие штанги и растяжки. Устанавливают 114 на размер вылета и затягивают ослабленные крепления. Опускают на почву обе штанги с дисками. Рычаг переводят в крайнее левое положение, натягивают тpoc правого маркёра и закрепляют его. Затем перемещают рычаг в крайнее правое положение, натягивают трос правого маркера и фиксируют его. Чтобы работа протекала нормально, необходимо хорошо натянуть тросы; провисание их не допускается.

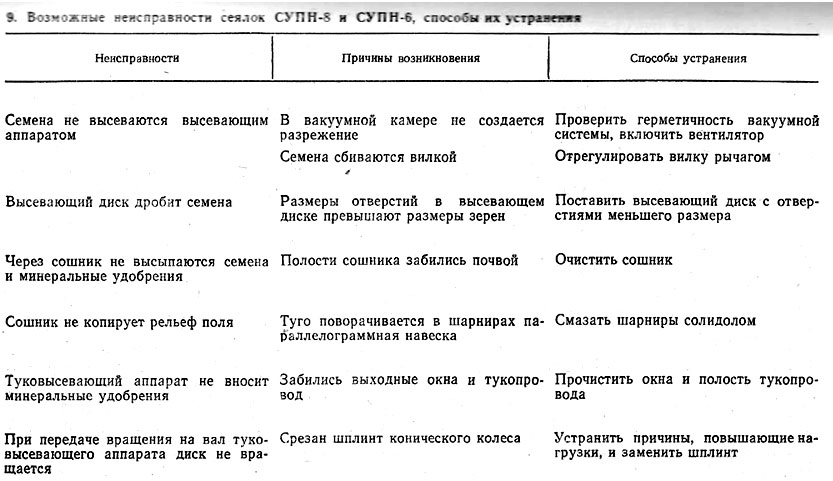

Возможные неисправности. В процессе работы сеялок СУПН-8 и СУПН-6 могут возникнуть неисправ­ности вследствие нарушения регулировок или выполнения технологического процесса. Наиболее характерные из них приведены в таблице 9.

Техническое обслуживание. Сеялки СУПН-8 и СУПН-6 обслуживают аналогично сеялке СЗ-3,6.
